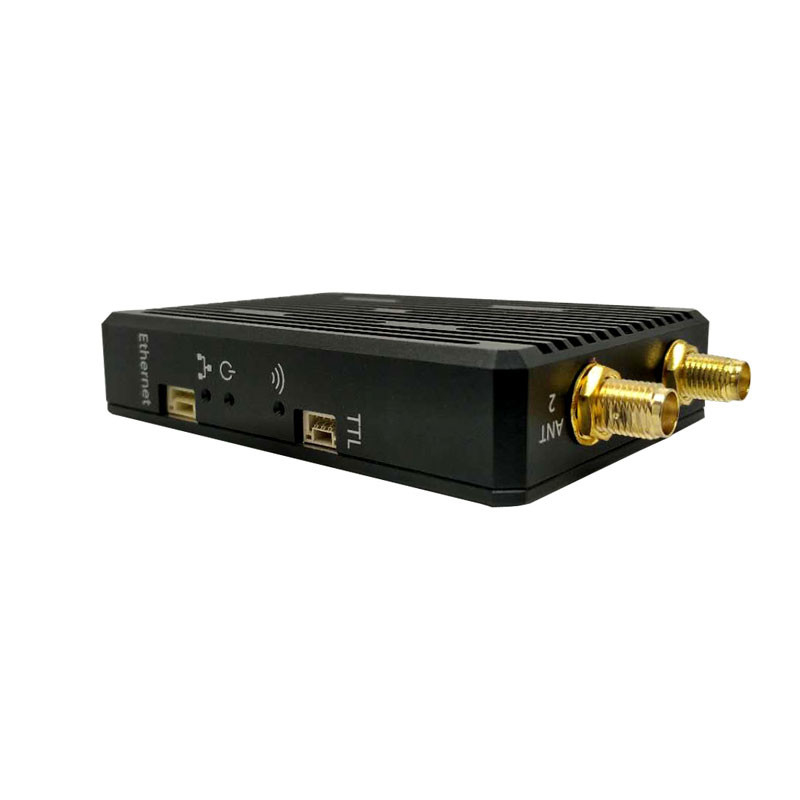

فرستنده CD15NMT COFDM VTX برای انتقال داده های دو طرفه در پیکربندی های مختلف

فرستنده بی سیم COFDM برای انتقال داده های سریال استاندارد اترنت و TTL

مشخصات فرستنده و گیرنده ویدئوی هواپیما بدون سرنشین CD15NMT

مقدمه

CD15NMT-mini آخرین تجهیزات انتقال بی سیم کوچک و کاربردی است.این تکنولوژی انتقال بی سیم TDD و طراحی تنوع آنتن دوگانه را برای ایجاد کیفیت انتقال سیگنال پایدارتر اتخاذ می کنددستگاه می تواند انتقال دو طرفه داده های شبکه و داده های سریال TTL را در همان زمان پشتیبانی کند. لینک داده می تواند با توجه به نسبت های مختلف تنظیم شود.و نرخ انتقال لینک داده های لینک بالا و پایین می تواند متناسب باعلاوه بر این، ماژول دارای سه فرکانس 2.4GHz / 1.4GHz / 800MHz برای گزینه است.

ویژگی ها

• تکنولوژی انتقال بی سیم TDD OFDM؛

• فرکانس اختیاری 800MHz,1.4GHz,2.4GHz؛

• ابعاد 88x55x17mm وزن N.W.: 110g N.W.: 140g ((شامل آنتن) ؛

• نرخ انتقال دوگانه 3 تا 8 مگابايت در ثانیه است.

• پشتیبانی از نقطه به نقطه و نقطه به چند نقطه در 1-4 TX به 1RX، یا 1TX به 1-4 RX. به عنوان مثال: سه هواپیما بدون سرنشین به یک GCS، سه GCS به یک هواپیما بدون سرنشین؛

• طراحی چندگانه آنتن برای ایجاد کیفیت انتقال سیگنال پایدارتر و حساسیت دریافت بالا؛

• مسافت طولانی بیشتر از 15 کیلومتر در LOS، 200 متر-500 متر در NLOS؛

• کمترین قدرت RF 25dBm و مصرف انرژی TX 5W RX 5W

• پشتیبانی از خروجی ویدئوی IP و داده های سریال TTL دو طرفه؛

درخواست

این تجهیزات می توانند برای استفاده از ترمینال های هوشمند بدون سرنشین مانند هواپیماهای بدون سرنشین، کشتی های بدون سرنشین، قایق های بدون سرنشین و روبات ها استفاده شوند. این دستگاه می تواند داده های شبکه ایثرنت استاندارد را انتقال دهد،داده های پورت سریال TTL، پشتیبانی از منبع برق ولتاژ بالا، و می تواند به طور گسترده ای در انتقال سیگنال ویدئویی شبکه در زمینه های هواپیماهای بدون سرنشین، قایق های بدون سرنشین، وسایل نقلیه بدون سرنشین، هواپیمای، هواپیماهای هدف،چترهای برق دارکنترل انتقال سیگنال.در عین حال، مناسب برای استفاده قابل حمل، مناسب برای پرسنل اجرای قانون در محل ویدئو پزشکی قانونی، انتشار اضطراری،اماکن نجات، پروژه های نظامی مانند نیروی دریایی، نیروی هوایی، پلیس و نیروهای مسلح ارتش.

لوازم

پارامترها
