جزئیات محصول
نام تجاری: SUNTOR
شماره مدل: MM37D
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 2 تکه
زمان تحویل: 10 روز کاری
شرایط پرداخت: T/T، وسترن یونیون
قابلیت ارائه: 1000 عدد در ماه
محدوده فرکانس: |
410~470 / 220~240 / 136~174 مگاهرتز |
پهنای باند کانال: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
مدولاسیون: |
GFSK / 4GFSK |
TX Power: |
5w |
حساسیت Rx: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
نرخ داده های خارج از هوا: |
1200 ~ 115200bps |
نرخ باود پورت سریال: |
1200 ~ 115200bps |
منبع برق: |
DC 12V/3A |
حداکثر جریان: |
2A |
رابط RF: |
1 × N-نوع |
رابط داده: |
1 × DB9 (RS-232 * 1 + RS-485 * 1، سفارشی برای TTL) |
دمای عملیات: |
-40 درجه سانتی گراد ~ 80+ درجه سانتی گراد |
ابعاد: |
105 * 62.4 * 25 میلی متر (بدون کابل و آنتن) |
وزن: |
≤ 300 گرم (بدون کابل و آنتن) |
محدوده فرکانس: |
410~470 / 220~240 / 136~174 مگاهرتز |
پهنای باند کانال: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
مدولاسیون: |
GFSK / 4GFSK |
TX Power: |
5w |
حساسیت Rx: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
نرخ داده های خارج از هوا: |
1200 ~ 115200bps |
نرخ باود پورت سریال: |
1200 ~ 115200bps |
منبع برق: |
DC 12V/3A |
حداکثر جریان: |
2A |
رابط RF: |
1 × N-نوع |
رابط داده: |
1 × DB9 (RS-232 * 1 + RS-485 * 1، سفارشی برای TTL) |
دمای عملیات: |
-40 درجه سانتی گراد ~ 80+ درجه سانتی گراد |
ابعاد: |
105 * 62.4 * 25 میلی متر (بدون کابل و آنتن) |
وزن: |
≤ 300 گرم (بدون کابل و آنتن) |
1 مقدمه

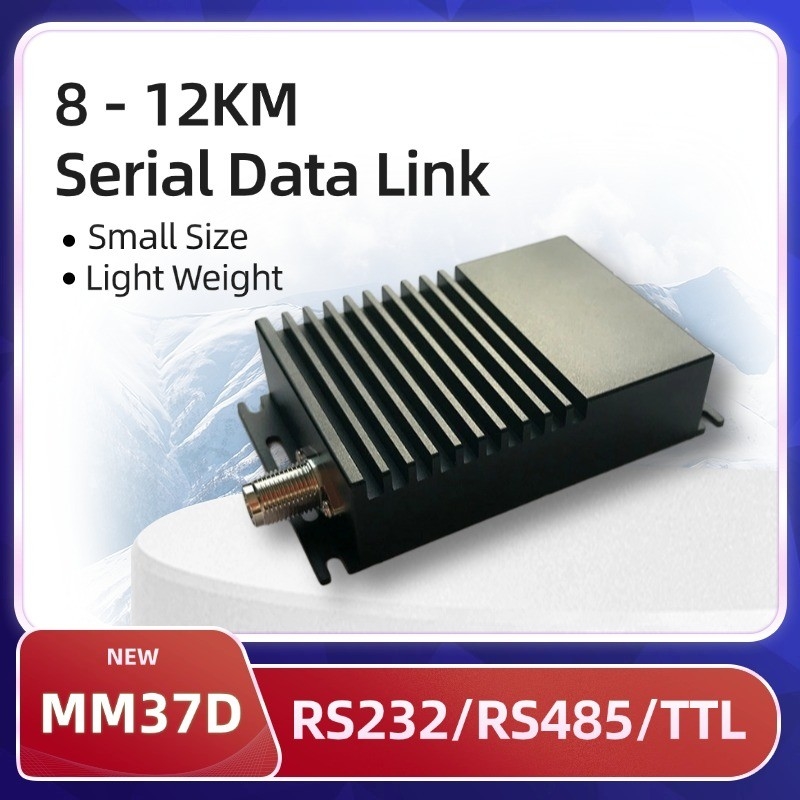

MM37D یک رادیو انتقال داده سریالی با عملکرد فوق العاده RF و تاخیر بسیار کم است، از بیشترین محدوده فرکانس گسترده از 136MHz ~ 174M پشتیبانی می کند،220MHz ~ 240MHz تا 410MHz ~ 470MHz و پیکربندی محدوده نرخ باد و محدوده نرخ داده های هوایی از 1200bps تا 115200bps.
این رادیو از انتقال داده های بی سیم Line-Of-Sight (LOS) و Non-Line-Of-Sight (NLOS) تا 12 کیلومتر پشتیبانی می کند.
این رادیو دارای پورت سریال RS232 و RS458 در یک کانکتور DB9 است و از سفارشی سازی پورت سریال TTL پشتیبانی می کند.
2 کاربردها
انتقال داده های سنسور، به عنوان مثال درجه حرارت، رطوبت، سطح آب، غلظت گاز شیمیایی
ارتباط داده های تله متری، به عنوان مثال نظارت بر کشتی، نظارت بر خط لوله، نظارت بر شبکه های حرارتی، نظارت بر سطح آب، نظارت بر حفاظت از محیط زیست
کنترل از راه دور صنعتی، به عنوان مثال کنترل فرآیند اتوماسیون صنعتی، کنترل روبات، کنترل وسایل نقلیه بدون سرنشین
3 مدل زیرنوع
| مدل |
نرخ داده های هوایی (bps) |
نرخ داده پورت سریال (bps) |
محدوده فرکانس (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 تعاریف پین
| نوع | پین | تعریف | یادآوری |
| کانکتور برق | 1 | GND | زمین قدرت |
| 2 | VCC | منبع برق، DC 12V ± 10% | |
|
DB9 مرد کانکتور |
1 | NC | |
| 2 | RS232-RXD | RS232 داده دریافت | |
| 3 | RS232-TXD | انتقال اطلاعات RS232 | |
| 4 | NC | ||
| 5 | GND | زمین سیگنال | |
| 6 | RS485-A | RS485 داده A | |
| 7 | RS485-B | RS485 داده B | |
| 8 | SET_EN | فعال کنید | |
| 9 | SQ | نشانگر دریافت سیگنال |
