جزئیات محصول
محل منبع: شنژن چین
نام تجاری: SUNTOR
گواهی: FCC, CE, RoHS
شماره مدل: CD11HPT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه پلاستیکی
زمان تحویل: 7-15 روز
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 1000 مجموعه / ماه
مدولاسیون: |
TDD-COFDM |
فرکانس: |
2.402-2.478 گیگاهرتز |
تاخیر: |
12-25 میلی‌ثانیه |
فاصله انتقال: |
8-12 کیلومتر |
منبع برق: |
DC7-18V |
حساسیت دریافت کنید: |
-100dbm ~ -90dbm |
عملکرد دو طرفه: |
پشتیبانی از SBUS/PPM/TTL |
دمای کار: |
-40 درجه سانتی گراد ~ + 85 درجه سانتی گراد |
مدولاسیون: |
TDD-COFDM |
فرکانس: |
2.402-2.478 گیگاهرتز |
تاخیر: |
12-25 میلی‌ثانیه |
فاصله انتقال: |
8-12 کیلومتر |
منبع برق: |
DC7-18V |
حساسیت دریافت کنید: |
-100dbm ~ -90dbm |
عملکرد دو طرفه: |
پشتیبانی از SBUS/PPM/TTL |
دمای کار: |
-40 درجه سانتی گراد ~ + 85 درجه سانتی گراد |
UAV وایرلس High Definition Multimedia Interface فرستنده ویدیویی با حساسیت دریافت بالا، تاخیر بسیار کم

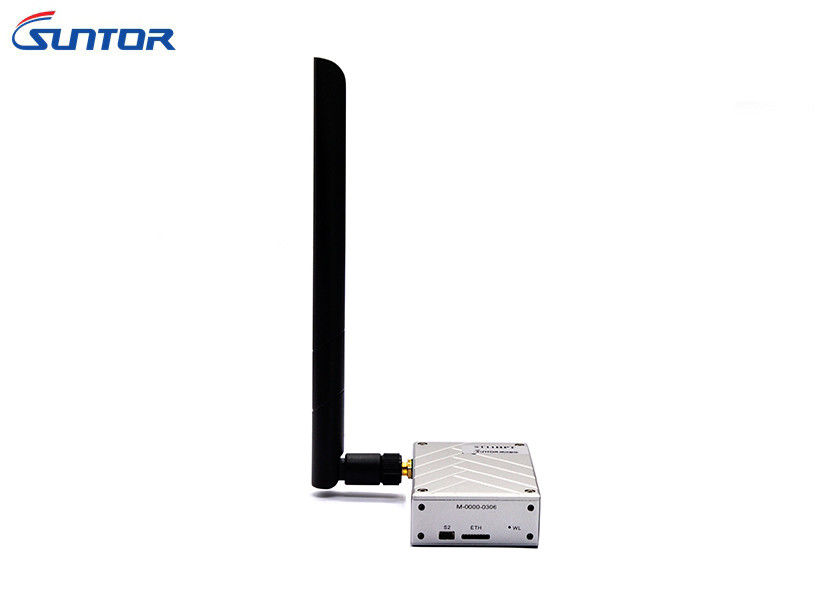

مشخصات فرستنده و گیرنده ویدئوی بدون سرنشین CD11HPT
توضیحات
سی دی ۱۱ اچ پی تی (CD11HPT) یک سیستم کم کیفیت بیننده چند رسانه ای با وضوح بالا برای انتقال داده ها و ویدیو برای هواپیماهای بدون سرنشین (UAV) است. این سیستم از ویدیو HD1080P پشتیبانی می کند. این سیستم H.264 + H را توسعه می دهد.265 کدگذاری و رمزگشایی تکنولوژی برای دستیابی به وضوح فوق العاده بالا ((1080P)، فاصله طولانی ((هوا به زمین 8-12km) و تاخیر کم ((12-25ms) انتقال. این سیستم از ارتباطات (داده و تصویر) ، وضوح قابل تنظیم ویدئو، خروجی نرخ بیت با نرم افزار TPlayer پشتیبانی می کند.می تونه رمزگشایی نرم رو با تاخیر کم درک کنهدر همین حال این محصولات سری SUNTOR دارای اندازه کوچک، وزن سبک، مصرف کم، ثبات بالا و حساسیت بالا هستند.
مزایا:
انتقال یک ویدئو 1080P با کیفیت بالا و دو داده سریالی SBUS / PPM / TTL در همان زمان.
انتقال سرعت بالا در شرایط سریع
انتقال رمزگذاری شده AES
زمان تاخیر سیستم کوتاه: کمتر از 25ms، انتقال تقریبا در زمان واقعی.
به تمام انواع هواپیماهای بدون سرنشین با اندازه کوچک، وزن کم، مصرف انرژی کم اعمال می شود
کاربرد:
فرستنده ویدئویی بی سیم CD11HPT یک فرستنده ویدئویی کوچک COFDM از Suntor است که به طور خاص برای برنامه های انتقال ویدئویی UAV / Drones در مسافت های طولانی طراحی شده است.
پارامترها
| فرکانس | 2.4GHz ((2.402-2.478GHz) |
| مقاومت در برابر خطای بی سیم | LDPC FEC |
| قدرت انتقال RF | 1 وات (هوا به زمین 8-10 کیلومتر) |
| مصرف برق | TX: 7 وات |
| RX: 5 وات | |
| پهنای باند فرکانس | 2/4/6/8MHz |
| تاخیر | ≤12-25ms |
| احساساتی باشید | -100دبلم ~ -90دبلم |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0 اختیاری: 4:22/4:4:4 |
| آنتن | 1T1R |
| رابط ورودی و خروجی ویدیو | High Definition Multimedia Interface mini TX/RX، یا تبدیل FFC به High Definition Multimedia Interface-A RX/TX |
| فرمت فشرده شده ویدیو | H.264+H265 |
| نرخ بیت | تنظیم نرم افزار |
| رمزگذاری | WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256 |
| فاصله انتقال | از هوا به زمین 8-10 کيلومتر |
| زمان شروع | < 30s |
| عملکرد دو طرفه | پشتیبانی از داده های ویدیویی و دوگانه به طور همزمان |
| داده ها | پشتیبانی از SBUS/PPM/TTL |
| منبع برق | DC 7- 18V |
| رابط | 1080P/60 رابط چند رسانه ای با وضوح بالا Mini RX x1 |
| 100Mbps اترنت به USB / RJ45 در ویندوز × 1 | |
| S1 TTL پورت سریال دو طرفه x1 | |
| قدرت ورودی x1 | |
| نور شاخص | حالت ورودی / خروجی رابط چند رسانه ای با وضوح بالا |
| ارسال و دریافت | |
| وضعیت کار صفحه ویدیو | |
| قدرت | |
| رابط چند رسانه ای با وضوح بالا | رابط چندرسانه ای با وضوح بالا مینی/کابل صاف انعطاف پذیر ((FFC) |
| محدوده دما | دمای کار: -40°C ~ + 85°C |
| دمای نگهداری: -55°C ~ + 100°C | |
| طراحی ظاهر | تکنولوژی CNC / پوسته آلیاژ دوگانه آلومینیوم با طراحی ضد آب |
| ابعاد | ۷۲×۴۷×۱۹ میلی متر |
| وزن | Tx: 94g/Rx: 94g |
