جزئیات محصول
محل منبع: شنژن چین
نام تجاری: SUNTOR
گواهی: FCC, CE, RoHS
شماره مدل: CD100NMT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه پلاستیکی
زمان تحویل: 7-15 روز
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 1000 مجموعه / ماه
مدولاسیون: |
TDD-COFDM |
ورودی ویدیو: |
رابط چند رسانه ای با کیفیت بالا/SDI |
قطعنامه: |
Full HD 1920*1080P |
تاخیر انداختن: |
15-30 میلی‌ثانیه |
اطلاعات: |
SBUS/PPM/TTL |
محدوده: |
100-120 کیلومتر |
وزن: |
251 گرم |
اندازه: |
TX: 76x73x44mm RX: 76x73x23mm |
مدولاسیون: |
TDD-COFDM |
ورودی ویدیو: |
رابط چند رسانه ای با کیفیت بالا/SDI |
قطعنامه: |
Full HD 1920*1080P |
تاخیر انداختن: |
15-30 میلی‌ثانیه |
اطلاعات: |
SBUS/PPM/TTL |
محدوده: |
100-120 کیلومتر |
وزن: |
251 گرم |
اندازه: |
TX: 76x73x44mm RX: 76x73x23mm |

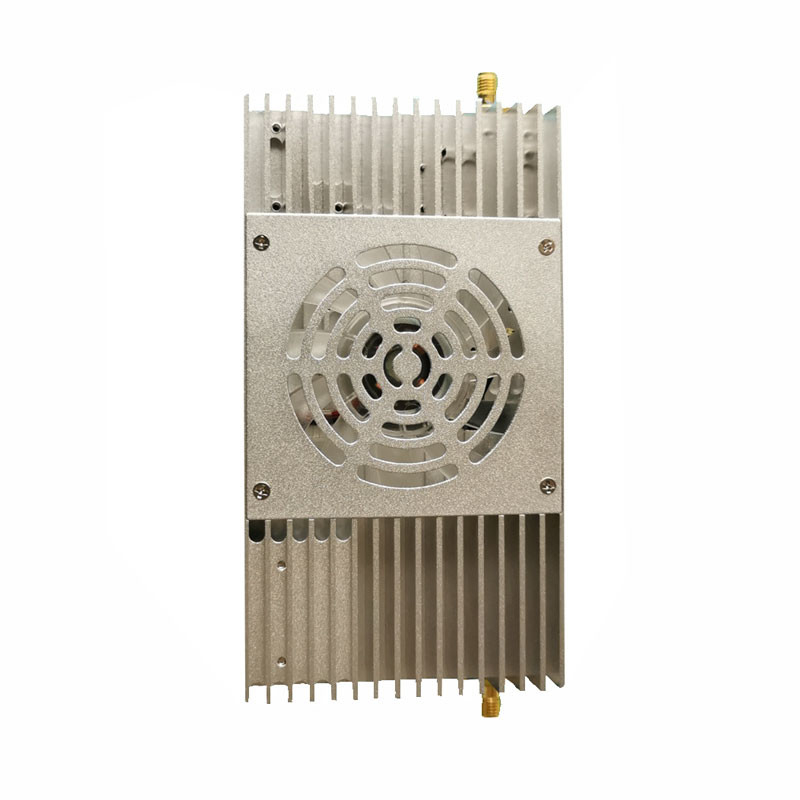

120 کیلومتر پشتیبانی از ماولین، هلیکوپتر/UAV بال ثابت سیستم ویدئوی تلفن همراه بی سیم
CD100NMT فرستنده و گیرنده ویدئویی بدون سرنشین
مقدمه
CD100NMT یک ایستگاه زمینی یکپارچه برای وسایل نقلیه بدون سرنشین است. این دستگاه دارای دو آنتن Omni با گین بالا، گیرنده ویدئویی بی سیم تنوع واقعی و یک کانال داده دوگانه کامل است.کاربر از دردسر ایجاد هر گونه اتصال آزاد استرابط I / O خارجی دارای تمام اتصالات برای داده ها، ویدیو، قدرت و نظارت به کانکتورهای استاندارد خارج از قفسه است.
ویژگی ها
مدل سازی: TDD-COFDM
فرکانس: 2.4GHz ((2.400 - 2.482GHz)
فاصله هوا به زمین: 100 تا 120 کیلومتر
داده های دوگانه: پشتیبانی از SBUS/PPM/TTL
تاخیر سیستم: 15-30ms
ورودی ویدیو: رابط چند رسانه ای با وضوح بالا / SDI
/RX:
/RX: 146g
TX
ابعاد: 76x73x44mm
وزن: 251 گرم
پشتیبانی از High Definition Multimedia Interface/SDI ورودی ویدئویی، سیستم اتوماتیک خلبان و نسیل UAV
آنتن دوگانه برای انتقال
RX
ابعاد: 76x73x23mm
وزن: 146 گرم
پشتیبانی از High Definition Multimedia Interface/Ethernet video output، اتصال با GS، RC، PC و نمایش
آنتن دوگانه برای دریافت
درخواست
پارامترها
| فرکانس | 2.4GHz ((2.400-2.482GHz) |
| مقاومت در برابر خطای بی سیم | اصلاح خطای FEC به جلو / اصلاح خطای فوق العاده MPEG |
| قدرت انتقال RF | 3 وات (از هوا به زمین 100-120 کیلومتر) |
| مصرف برق | TX: 15 وات/RX: 8 وات |
| پهنای باند | 2/4/6/8MHz |
| تاخیر | ≤15-30ms |
| آنتن | 1T1R |
| TX: 5db ((Omni Antenna) | |
| RX: 12db ((Omni Antenna) | |
| فضای رنگی ویدئو | حالت پیش فرض 4:2:0/اختیاری: 4:22/4:4:4 |
| فرمت فشرده شده ویدیو | AVC اضافه می کند H.265 ویژگی جریان TS (حمایت از خروجی جریان کد) |
| رمزگذاری کانال ارتباطات | WEP، WPA ((PSK) ، WPA2 ((PSK)) ، WPA+WPA2 (PSK) |
| حالت انتقال | از نقطه به نقطه |
| فاصله انتقال | 100 تا 120 کیلومتر از هوا به زمین |
| زمان شروع | 25 دلار |
| عملکرد دو طرفه |
یکپارچه سازی چندین پیوند رادیویی به یک پیوند برای ارسال و دریافت پشتیبانی از SBUS/PPM/TTL |
| زمان بازسازی لینک | ≤1s |
| تعدیل TDMA | لینک پایین QPSK / لینک بالا BPSK |
| منبع برق | DC 7- 18V |
|
رابط (همين رابط روي TX و RX) |
1. 1080P/60 High Definition Multimedia Interface Mini RX ((SDI در صورت درخواست) |
| 2. پورت اترنت 100 ايم بي پي اس | |
| 3.Ethernet Port تبدیل به TTL serial port (پشتیبانی از TCP/UDP) | |
|
4. RS232 پورت سریال (سطح الکتریکی 12 ولت، مقاومت در برابر ولتاژ پالس 3000 ولت برای 60 ثانیه و حفاظت ضد استاتیک) |
|
|
5. RS422/485 پورت سریال (مقاوم به ولتاژ نبض 3000 ولت برای 60 ثانیه و حفاظت ضد استاتیک) |
|
| 6پورت سریال SBUS/PPM برای گسترش کاربرد | |
| 7. صوتی (ترمپی) S2 پورت برای گسترش برنامه | |
| 8. قدرت ورودی XT30 (DC7-18V) | |
| 9آنتن SMA RF | |
| نور شاخص | شاخص ورودی / خروجی رابط چند رسانه ای با وضوح بالا |
| نشانگر WL فرستنده و دریافت کننده | |
| نشانگر صفحه ویدئو | |
| قدرت | |
| طراحی ظاهر | تکنولوژی CNC / پوسته آلیاژ دوگانه آلومینیوم با طراحی ضد آب |
| درجه حرارت | دمای کار:-40°C ~ 85°C |
| دمای نگهداری: -55°C ~ 100°C | |
| ابعاد | TX: 76x73x44mm |
| RX: 76x73x23mm | |
| وزن | TX: 251g، RX: 146g |
