جزئیات محصول
محل منبع: شنژن چین
نام تجاری: SUNTOR
گواهی: FCC, CE, RoHS
شماره مدل: C50HPT
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: جعبه پلاستیکی
زمان تحویل: 7-15 روز
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 1000 مجموعه / ماه
مدولاسیون: |
TDD-COFDM |
محدوده: |
40-70 کیلومتر |
تاخیر: |
15-30 میلی‌ثانیه |
فرکانس: |
2.4 گیگاهرتز |
وزن: |
Tx: 208 گرم، Rx: 100 گرم |
اطلاعات: |
دوبلکس SBUS/PPM/TTL |
ویدیو: |
رابط چند رسانه ای با وضوح بالا 1080P (SDI 1080P در صورت درخواست) |
دمای کار: |
-40°C تا +85°C |
مدولاسیون: |
TDD-COFDM |
محدوده: |
40-70 کیلومتر |
تاخیر: |
15-30 میلی‌ثانیه |
فرکانس: |
2.4 گیگاهرتز |
وزن: |
Tx: 208 گرم، Rx: 100 گرم |
اطلاعات: |
دوبلکس SBUS/PPM/TTL |
ویدیو: |
رابط چند رسانه ای با وضوح بالا 1080P (SDI 1080P در صورت درخواست) |
دمای کار: |
-40°C تا +85°C |

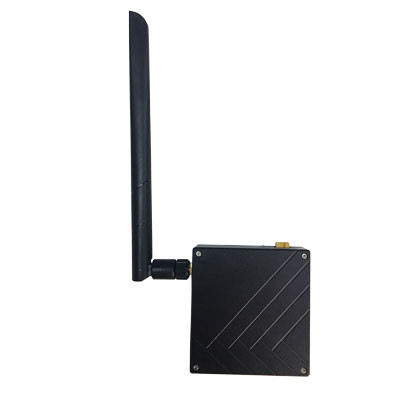

C50HPT فرستنده و گیرنده ویدئوی بدون سرنشین
1مقدمه
C50HPT یک سیستم COFDM انتقال داده های Mini HD Video و Duplex برای UAV است. این سیستم فناوری کدگذاری و رمزگشایی CABAC (H.264+H.265) را برای دستیابی به وضوح فوق العاده بالا (Utra-high resolution ((1080P) توسعه می دهد.فاصله طولانی ((هوا به زمین (40-70km) و تاخیر کم ((12-25ms) انتقال. این سیستم از ارتباطات دو طرفه ((داده و تصویر) ، وضوح قابل تنظیم ویدیو ، خروجی نرخ بیت با نرم افزار TPlayer پشتیبانی می کند. می تواند رمزگشایی نرم را با تاخیر کم درک کند.در همین حال این محصولات سری SUNTOR دارای اندازه کوچک، سبک وزن، مصرف کم، ثبات بالا و حساسیت بالا. آنها مناسب محیط های مختلف از کاربرد های مختلف هستند.
2. ویژگی ها
3پارامترها
| بدون سیم | |
| محدوده فرکانس | 2.4GHz (2.400-2.482GHz) |
| پهنای باند | 1-8Mhz |
| قدرت RF | 33dBm (هوا به زمین 40-70km) |
| تشخیص خطا | LDPC FEC |
| تاخیر | ≤15-30ms |
| احساساتی باشید | -100dBm ~ -90dBm |
| ویدیو | |
| ورودی/خرید | رابط چند رسانه ای با وضوح بالا در هواپیما مینی TX/RX یا FFC تبدیل به رابط چند رسانه ای با وضوح بالا-A TX/RX |
| فضای رنگی | حالت پیش فرض 4:2:0 اختیاری: 4:22/4:4:4 |
| فرمت فشرده شده | قلب قلبي، اچ.265، TS |
| رابط | |
| رابط رسانه ای اچ دی | رابط چند رسانه ای با وضوح بالا مینی / کابل صاف انعطاف پذیر ((FFC) |
| رابط ورودی و خروجی ویدیو | High Definition Multimedia Interface mini TX/RX، یا تبدیل FFC به High Definition Multimedia Interface-A RX/TX |
| آنتن |
1T1R TX: 7db (25cm Omni Antenna) RX: 10dB (انتن Omni) |
| رابط فرستنده | 1080P 60 High Definition Multimedia Interface مینی آر ایکس |
| پورت اترنت 100Mbps | |
| S1 TTL پورت سریال دو طرفه | |
| S2 TTL پورت سریال دو طرفه | |
| SMA RF | |
| رابط گیرنده | 1080P 60 High Definition Multimedia Interface مینی آر ایکس |
| پورت اترنت 100Mbps | |
| S1 TTL پورت سریال دو طرفه | |
| S2 TTL پورت سریال دو طرفه | |
| SMA RF | |
| نور شاخص | نور شاخص ورودی/خرید رابط چندرسانه ای با وضوح بالا |
| نور نشان دهنده فرستنده و گیرنده | |
| نور نشان دهنده صفحه ویدیو | |
| چراغ قدرت | |
| رابط | رابط ورودی قدرت × 1 |
| رابط آنتن × 1 | |
| RS232 پورت دو طرفه × 1 ((با محافظت از انزوا، مقاومت در برابر ولتاژ نبض 3000V) | |
| اترنت به USB / RJ45 در ویندوز × 1 | |
| سیستم | |
| زمان شروع | 25 دلار |
| مصرف برق | TX:10 وات/Rx:7 وات |
| منبع برق | DC 7-18V (DC16.8V توصیه می شود) |
| حالت انتقال | نقطه به نقطه / نقطه به چند نقطه |
| فاصله انتقال | از هوا به زمین 40-70 کیلومتر |
| حالت تنظیم بیت ریت | تنظیمات نرم افزار |
| امنیت | WEP، WPA ((PSK) ، WPA2 ((PSK) ، WPA+WPA2 (PSK) ، AES 125/256 |
| تاخیر کل سیستم | 15-30ms از کدگذاری و رمزگشایی 1080P60/720P60. |
| عملکرد دو طرفه | یکپارچه کردن چندین پیوند رادیویی، SBUS/PPM/TTLS 1 ماژول ارتباطات حرفه ای |
| جسمانی | |
| ابعاد | 24mm×73mmx76mm |
| وزن | Tx: 208g، Rx: 100g |
| دمای کار | -40°C ~ 85°C |
| دمای ذخیره سازی | 55°C ~ 100°C |
| طراحی ظاهر | تکنولوژی CNC / پوسته آلیاژ دوگانه آلومینیوم با طراحی ضد آب |
4سوالات عمومی
Q1.ميتونم يه نمونه سفارش براي فرستنده ويديويي بي سيم COFDM داشته باشم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط قابل قبول است.
سوال2: در مورد زمان تحویل چطور؟
A: نمونه نیاز 5-7 روز، زمان تولید انبوه نیاز 1-2 هفته برای مقدار سفارش بیش از
سوال3: آیا شما برای سفارش فرستنده COFDM محدودیت MOQ دارید؟
A: کم MOQ، 1pc برای چک نمونه در دسترس است
سوال ۴: چگونه کالا را حمل می کنید و چه مدت طول می کشد تا وارد شود؟
A: ما معمولا با DHL، UPS، FedEx یا TNT حمل می کنیم. معمولاً 3-5 روز طول می کشد تا به آنجا برسد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: آیا چاپ لوگو من روی محصول فرستنده COFDM مناسب است؟
A: بله. لطفا قبل از تولید ما به طور رسمی به ما اطلاع دهید و اولین طراحی را بر اساس نمونه ما تایید کنید.
