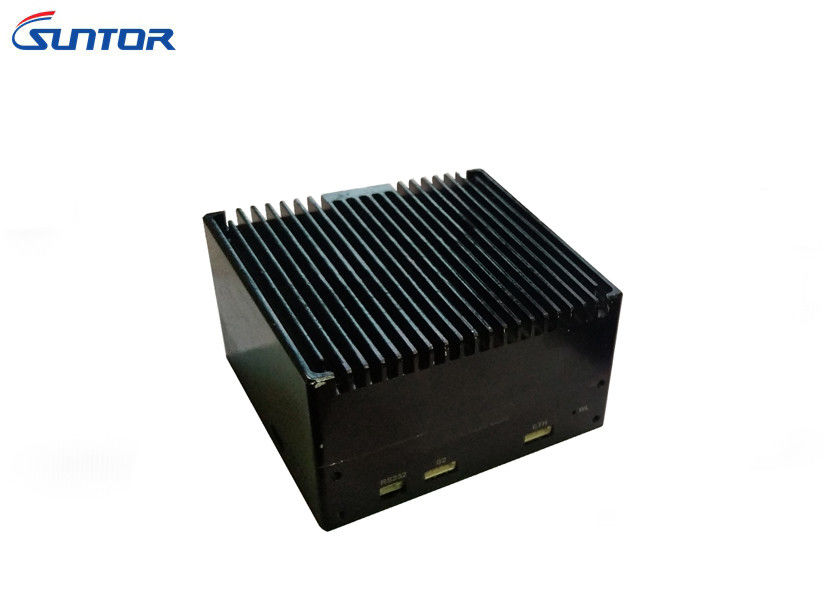

فرستنده COFDM سیاه و سفید Full HD Microwave، Mini فرستنده تصویری UAV 20km LOS Range

اطلاعات پایه
محل منبع: شنژن چین
نام تجاری: SUNTOR
گواهی: FCC, CE, RoHS
شماره مدل: ST100HPT
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiation
جزئیات بسته بندی: جعبه پلاستیکی
زمان تحویل: 7-15 روز
شرایط پرداخت: T/T، وسترن یونیون، پی پال
قابلیت ارائه: 1000 مجموعه / ماه
اطلاعات تکمیلی
کار کنونی: ≤1A @ 12V گارانتی: 12months
ولتاژ کاری: ورودی قدرت XT30 (DC7-18V) رمزگذاری ویدئو: H.264 + H.265 + جریان TS
ورودی ویدئو: HDMI / SDI نسبت شفافیت: حداکثر 1920 * 1080 60P
اترنت: 10 / 100BaseT، Auto MDI / X فرکانس: 2.4 گیگاهرتز
برجسته:

drone transmitter and receiver

,

drone wireless video transmitter


توضیحات محصول

فرستنده COFDM سیاه و سفید Full HD Microwave، Mini فرستنده تصویری UAV 20km LOS Range

ورق داده

معرفی

ST100HPT یک سیستم ضبط ویدئویی و دوبلکس مجهز به سیستم COFDM برای UAV است. این سیستم CABAC (H.264 + H.265) تکنولوژی رمزگذاری و رمزگشایی را برای رسیدن به انتقال وضوح Utra-high (1080P)، فاصله دور (هوا به زمین (100-120 کیلومتر) و انتقال تاخیر (15-30ms) ارتباطات تصویری و تصویری، وضوح ویدئوی قابل تنظیم، خروجی بیت با استفاده از نرم افزار TPlayer می تواند ضبط نرم با تاخیر کم را تحقق بخشد. در عین حال این محصولات سری SUNTOR دارای اندازه کوچک، سبک وزن، مصرف کم، ثبات بالا و حساسیت بالا هستند. آنها محیط متنوع متنوعی هستند.

امکانات

  • رزولوشن تصویری Full HD 1920 * 1080P
  • TDD-COFDM مدولاسیون
  • سیگنال ثابت
  • HD-SDI / HDMI ورودی
  • پهنای باند قابل تنظیم 2/4/6 / 8MHz
  • محدوده 100 تا 200 کیلومتر در ناوگان هوایی
  • ورودی صوتی استریو متعادل
  • قدرت RF 3Watts
  • پخش زنده در زمان واقعی
  • تاخیر کم 15-30ms
  • ساخته شده در دو طرف طرفداران خنک کننده
  • دوتن انتقال و دریافت آنتن برای افزایش حساسیت.

مولفه های

فرکانس 2.4GHZ (2.400-2.482GHz)
خطای بی سیم بی سیم Baseband بی سیم FEC اصلاح خطای جلو / ویدئو تصحیح خطای فوق العاده MPEG
انتقال قدرت RF 3 وات (هوا به زمین 100-120 کیلومتر)
مصرف برق TX: 15Watts / RX: 8Watts
پهنای باند 2/4/6/8 مگاهرتز
تاخیر ≤15-30ms
آنتن 2T2R
TX: 5db (Omni Antenna)
RX: 12db (Omni Antenna)
فضای رنگی ویدئو پیش فرض 4: 2: 0 / اختیاری: 4: 2: 2/4: 4: 4
فرمت ویدیویی فشرده AVC اضافه می کند ویژگی H.265 ویژگی TS جریان (پشتیبانی از خروجی جریان کد)
رمزگذاری کانال ارتباطی WEP، WPA (PSK)، WPA2 (PSK)، WPA + WPA2 (PSK)
حالت انتقال نقطه به نقطه
فاصله انتقال هوا به زمین 100-120 کیلومتر
زمان راه اندازی 25 ثانیه
عملکرد دو طرفه

پیوندهای چند رادیویی را به یک پیوند برای ارسال و دریافت پیوند دهید

پشتیبانی از SBUS / PPM / TTL

لینک بازسازی زمان ≤1s
مدولاسیون TDMA Downlink QPSK / Uplink BPSK
منبع تغذیه DC 7-8V

رابط

(رابط مشابه در TX & RX)

1. 1080P / 60 HDMI مینی RX (SDI در صورت درخواست)
2. پورت اترنت 100Mbps
پورت اترنت به پورت سریال TTL تبدیل می شود (پشتیبانی TCP / UDP)

4. RS232 پورت سریال

(سطح برق 12V، مقاومت در برابر ولتاژ پالسی 3000V برای 60 ثانیه و حفاظت ضد استاتیک)

5. RS422 / 485 پورت سریال

(مقاومت در برابر ولتاژ پالس 3000V برای 60 ثانیه و حفاظت ضد استاتیک)

6. پورت سریال SBUS / PPM برای تمدید برنامه
7. صوتی (Trumet) S2 پورت برای گسترش درخواست
8. ورودی قدرت XT30 (DC7-18V)
9. آنتن SMA RF
چراغ نشانگر شاخص ورودی / خروجی HDMI
ارسال و دریافت شاخص WL
شاخص نمایندگی ویدئو
قدرت
ظاهر طراحی فن آوری CNC / دو پوسته آلومینیوم آلومینیوم با طراحی ضد آب
درجه حرارت دمای کار: -40 ° C ~ 85 ° C
دمای نگهداری: -55 ° C ~ 100 ° C
بعد، ابعاد، اندازه TX: 76x73x44mm
RX: 76x73x23mm
وزن TX: 251 گرم، RX: 146 گرم
